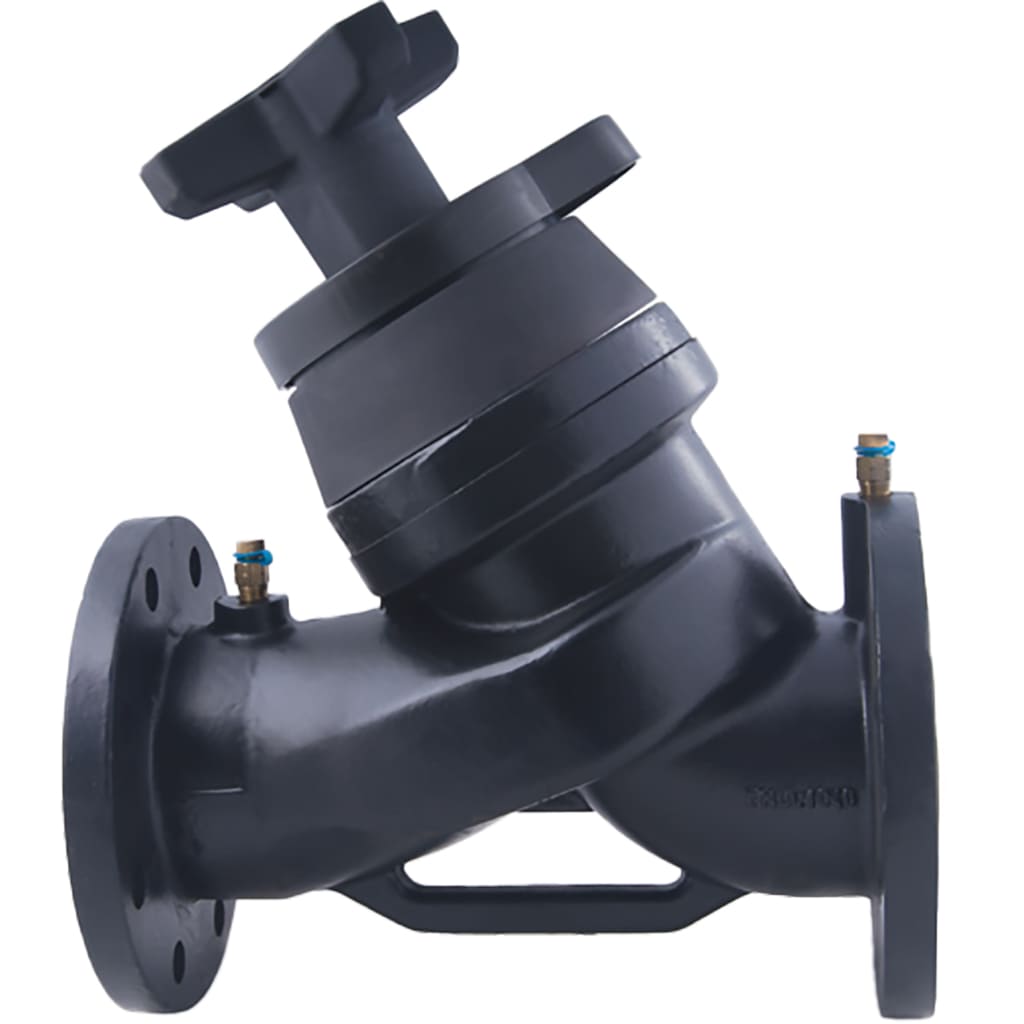

Клапан балансировочный T-3020 DN100 PN16 ручной фланцевый

Описание

Статический балансировочный клапан с отверстием постоянного сечения Конструкция разработана с использованием вычислительной гидродинамики и включена в производственную линию после того, как прототип прошел детальное лабораторное тестирование в реальных условиях. Это на 100% внутреннее производство.

Он может использоваться во всех установках систем отопления, охлаждения и питьевого водоснабжения, рассчитанных на давление до 16 бар.

Фланцевый статический балансировочный клапан с отверстием постоянного сечения. Основные свойства:

• Конструкция – корпус проходного типа Y

• Стандартное фланцевое соединение: TS ISO7005-2

• Стандартная строительная длина: EN558, S1

• Материал корпуса: EN-JL1040

• Размеры: DN40-DN300

• Класс рабочего давления: PN16 (16бар)

• Уплотнение включает в себя стандартную версию вулканизированного EPDM к металлу и возможно фторуглеродной (FKM) резины к металлу.

• Полное открытие при 6 циклах для DN40, 8 циклов для DN50-65-80-100, 10 циклов для DN125-150, 12 циклов для DN200-250 и 14 циклов для DN300

• Внутренние и наружные поверхности корпуса имеют высококачественное эпоксидное покрытие

Точность установки

• Для каждого цикла имеется 20 положений, индикатор с шагом цикла 0,05

Эргономичность

• Удобная для пользования ручка встроенная непосредственно в изделие

Первоклассная герметизация

• Bулканизированной EPDM с металлической или вулканизированной фторуглеродной (FKM) резинa к металлу уплотнением представляет идеальный запорный клапан.

Отличные результаты

• Так как криволинейные характеристики отражают расход, который увеличивает уровень хода клапана до 50% и понижает его после 50%; совершенная точность установки для циклов свыше 50%
