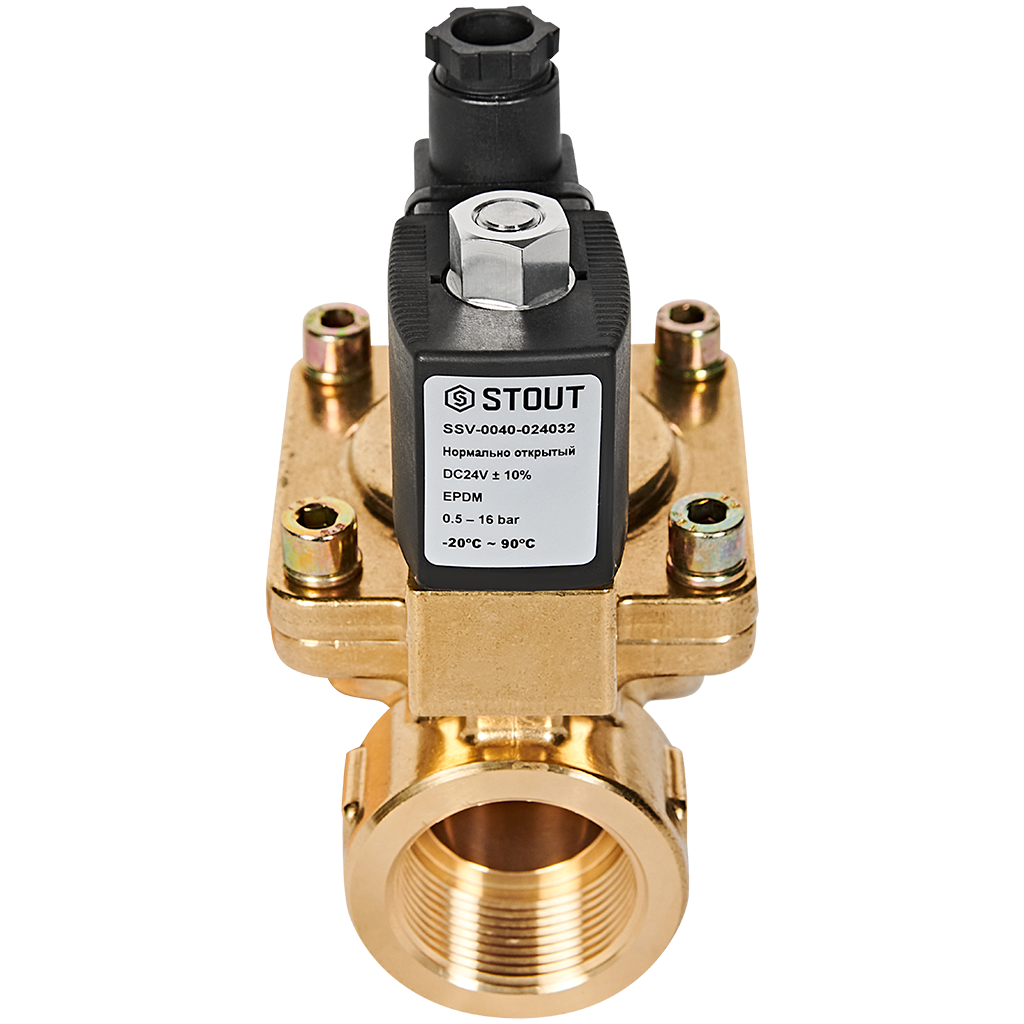

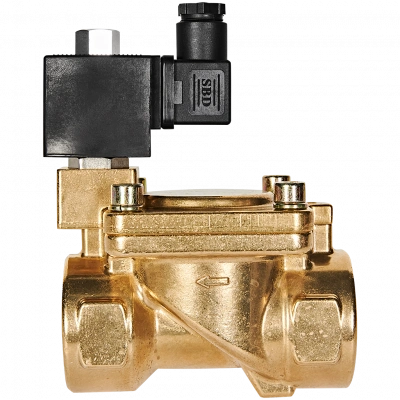

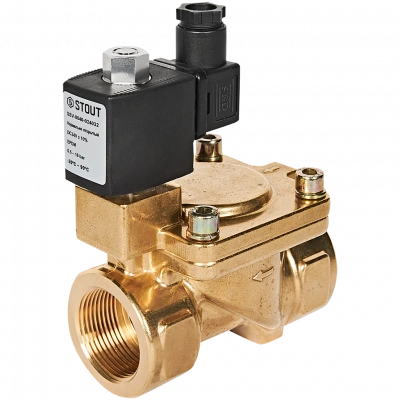

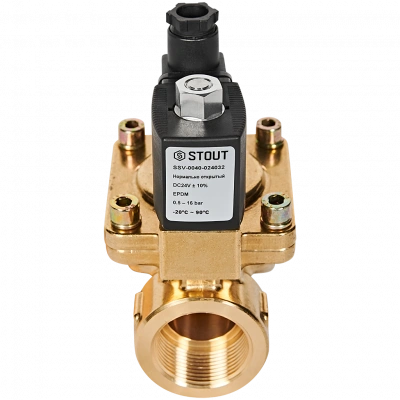

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НО 24В G1 1/4

Описание

Клапаны двухпозиционные электромагнитные (соленоиды) непрямого действия STOUT, тип SSV-0030 нормально закрытый (НЗ) и SSV-0040 нормально открытый (НО), предназначены для автоматического управления потоками среды, не агрессивной к материалам клапана (воды, масла, нейтральных газов и т. д.). Принцип действия клапана. Между входным и выходным патрубком клапана установлена подвижная мембрана, которая открывает и закрывает рабочее седло клапана. Управление мембраной осуществляется при помощи открытия и закрытия перепускных управляющих каналов малого сечения, которые соединены с надмембранным пространством. Открытие/закрытие управляющего канала осуществляется сердечником клапана, который приводится в действие катушкой (соленоидом). НО клапана управляющий канал открыт, мембрана не прижата к седлу и есть проток через рабочее седло клапана, когда подается напряжение на катушку клапана происходит закрытие управляющего канала, меняется давление в надмембранном пространстве, и мембрана изменяет свое положение закрывая основной проток через клапан.

Характеристики
